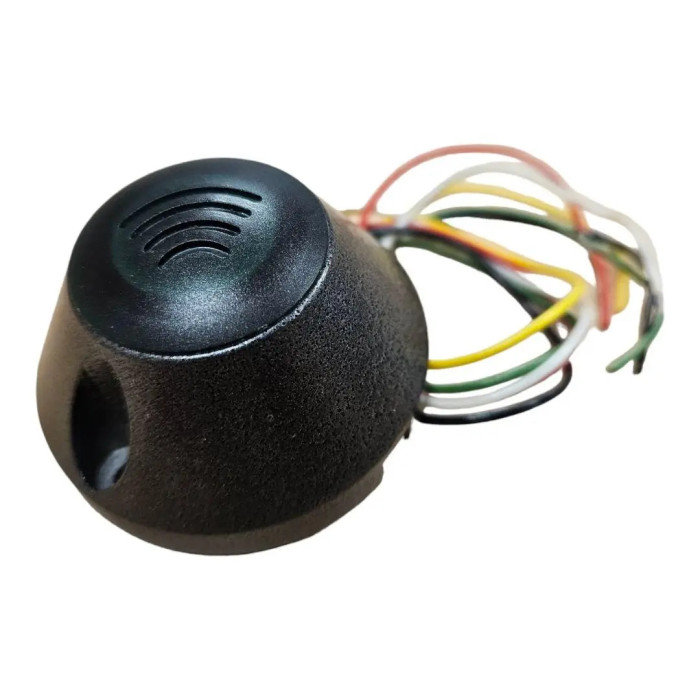

Зчитувач CP-Z 2MFi (накладний)

Загальні відомості
Зчитувач використовується в системах контролю та управління доступом (СКУД). Він застосовується для зчитування і передачі контролеру ID номера карти, брелка або браслета з чіпом стандарту Mifare по протоколу Dallas Touch Memory (Ibutton) або Wiegand 26 (34). Додатково зчитувач може працювати в режимах, які використовують читання і запис пам'яті брелка або браслета з типом стандарту Mifare Classic.

Застосування
CP-Z 2MF підтримує роботу як в «відкритому» (читання ID), так і в «захищеному» (шифрування ID) режимі, для доступу до даних ідентифікатора. Робота в захищеному режимі передачі ID гарантує захист від копіювання, клонування і підробки ідентифікатора на об'єкті. Запис кодів здійснюється за допомогою Картки Об'єкту. Можливість запису до 10 Карт Об'єкту в один зчитувач. При підключенні зчитувача CP-Z 2MF по протоколу ibutton (Dallas Touch Memory), зчитувач може імітувати роботу ідентифікатора DS1996 (в нових версіях прошивки функція імітації роботи ідентифікатора DS1996 видалена з метою поліпшення захищеності). Це дає можливість заливати / зливати бази ключів в контролер через зчитувач CP-Z 2MF безконтактним способом.

Робота зчитувача
У режимі очікування горить червоне світло. В момент піднесення брелка червоне світло вимикається на одну секунду. Поки карта поруч зі зчитувачем, світлова індикація відключена. Якщо перемичка управління світлом перерізана, то в режимі очікування червоне світло не горить, але загоряється на одну секунду в момент піднесення брелка. Зчитувач має додаткові режими при роботі зі спеціальним програмним забезпеченням та обладнанням. Порядок роботи описано в інструкції по використанню цього ПО. BaseZ5R - робота з контролером Z-5R і Z-2 USB MF. IronLogic захищений - робота зі зчитувачем Z-2 USB MF. Encode's Base - робота з конвертером Z-397 Guard.

Призначення виходів
• Червоний - 12 DCV
• Чорний - GND
• Зелений - Data 0 / Вихід Dallas TM, ТМ центральний
• Білий - Data 1
• Жовтий - Зовнішнє управління червоним світлодіодом

Технічні характеристики
• Тип монтажу: накладний;
• Робоча частота: 13,56 MHz
• Типи ідентифікаторів: Mifare Ultralight, Mifare Standard (Classic) 1K і 4К, Mifare ID.
• Діяльність читання: 1-4 см
• Світлова індикація: є
• Підсвічування: постійно горить червоне світло * (опціонально)
• Напруга живлення: 12 DCV
• Споживання струму: 35 mA
• Матеріал корпусу: поліамід
• Колір корпусу: світло-сірий металік
• Вихідний інтерфейс: Dallas Touch Memory, Wiegand 26 (34)
• Максимальна довжина лінії від зчитувача до контролера: Dallas Touch Memory - ≤ 15 м; Wiegand - ≤ 100 м
• Робоча температура: -30 ° С + 40 ° С
• Габаритні розміри (мм): Ø 26 * 22 мм
